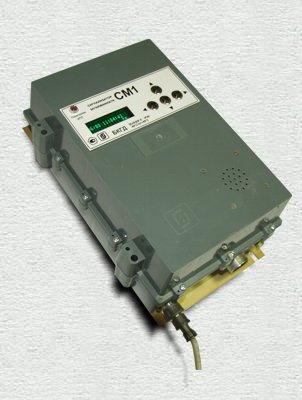

Блок контроля газовых датчиков
Группа изделий: Продукция, снятая с производства
ОСОБЕННОСТИ- Подключение адресных датчиков метана БСМ
- Информационный обмен и подача электропитания БСМ по одной коаксиальной линии связи
- Программирование конфигурации оборудования сигнализатора загазованности горючим газом
- Выдача звуковой сигнализации и тревожных сообщений
- Автоматическая регистрация тревожных сообщений в памяти электронного протокола
- Индикация температуры воздуха в месте установки датчиков метана БСМ
- Информационный обмен с внешним устройством (копьютером) по интерфейсу RS-232
- Ограничение доступа к настройкам меню
- Встроенные средства контроля отказов
|
БКГД выдает звуковую сигнализацию: - при превышение концентрации метана более 20 %НКПР в месте установки блока БСМ
- при отказе блока БСМ
- при отключение блока БСМ от ИПЛ
- при температуре воздуха более 60°С
|
В памяти электронного протокола БКГД автоматически регистрируются тревожные извещения: - Превышения концентрации метана в воздухе 20%НКПР
- Достижение температуры 60°С
- Возврат блока БСМ в нормальное состояние
- Отказ блока БСМ
- Случайное отключение блока БСМ от ИПЛ
- Тестирование блока БСМ при помощи магнита
- Включение (отключение) сигнализатора от сети питания
- Блокировка выдачи тревожных сообщений
- Сброс тревожного сообщения
- Срабатывание искрозащиты (перегрузки ИПЛ)
|
ВЗРВЫОБЕЗОПАСНОСТЬМаркировка взрывозащиты БКГД [Exib]IIA Х. Взрывозащищенность БКГД обеспечивается видом взрывозащиты "искробезопасная электрическая цепь" уровня "ib" по ГОСТ Р 51330.10-99 (МЭК 60079-11-99) за счет следующих конструктивных и схематических решений: - применения сетевого трансформатора, электрическая прочность изоляции и конструкция удовлетворяют требованиям ГОСТ Р 51330.10-99 (МЭК 60079-11-99). Сетевая обмотка защищена двумя предохранителями с номинальным током плавкой вставки 0,25 А каждый;
- обеспечения гальванической развязки между искробезопасными цепями сигнализатора и внешними информационными цепями с помощью оптронов, конструкция и электрическая прочность изоляции которых удовлетворяют требованиям ГОСТ Р 51330.10-99 (МЭК 60079-11-99);
- применения блока искрозащиты, ограничивающего выходные электрические параметры до искробезопасных значений (см.таблицу);
- электрическая нагрузка искрозащитных элементов и их конструкция удовлетворяют требованиям ГОСТ Р 51330.10-99 (МЭК 60079-11-99).
ВНИМАНИЕ! Блок БКГД должен быть установлен в невзрывоопасной зоне. Линия ИПЛ является искробезопасной электрической цепью. |
 |
|
|
| № | Наименование | Значение |
| 1 | Максимальное выходное напряжение, В | 22 |
| 2 | Максимальных выходной ток, А | 0,4 |
| 3 | Максимальная внешняя емкость, Со, мкФ | 0,2 |
| 4 | Максимальная внешняя индуктивность, Lо, мГн | 0,5 |
|
|
|
| № | Наименование | Значение |
| 1 | Количество подключаемых БСМ, шт. | 10 |
| 2 | Максимальная длина линии связи ИПЛ, м | 2000 |
| 3 | Емкость электронного протокола, ед | 256 |
| 4 | Информационный интерфейс | RS-232 |
| 5 | Потребляемая мощность, ВА, не более | 20 |
| 6 | Допустимое напряжение электропитания, В, от сети переменного тока (50±1)Гц | 187– 242 |
| 7 | Габаритные размеры, мм, не более | 205х320х121 |
| 8 | Масса, кг, не более | 2 |
| 9 | Пороговое значение температуры, при котором выдается сигнализация,°С | 60±1 |
| 10 | Степень защиты оболочки | IP40 |
| 11 | Время автоматической работы сигнализатора без технического обслуживания с применением внешних средств и без вмешательства оператора, ч, не менее | 720 |
| 12 | Средняя наработка на отказ для одного канала, ч, не менее | 30000 |
| 13 | Полный срок службы, лет | 10 |
| 14 | Диапазон температур окружающей среды,°С | от минус 40 до плюс 45 |
| 15 | Относительная влажность воздуха, % при 25°С | до 98 |
| 16 | Коммутируемый ток реле "Газ" при напряжении 220 В, А | 0,5 |
|
|
